Módulo 02 – Gemelo Digital para Cuadro de Conmutación / Sistema Primario de Energía
En sistemas donde la alimentación depende de una conmutación entre red eléctrica y grupo electrógeno, comprobar que la transferencia se ha realizado correctamente no siempre es suficiente.
Como técnico, es habitual verificar que la red está presente, que el grupo arranca cuando debe y que el cuadro general queda energizado.
Visualmente todo parece correcto, pero el problema no es que el sistema no conmute, el problema es no saber cuándo no lo hace correctamente.
Este módulo está diseñado para reducir ese riesgo.
Cómo funciona
El sistema añade una capa de supervisión en paralelo al cuadro de conmutación existente que permite:
- Detectar presencia de tensión en red y grupo.
- Confirmar transferencia efectiva entre fuentes.
- Supervisar energización del cuadro general.
- Generar notificaciones inmediatas ante anomalías.
- Registrar todos los eventos en histórico.
- Permitir visualización remota del estado real.
La instalación original no se modifica de forma invasiva, simplemente se refuerza con una supervisión adicional.

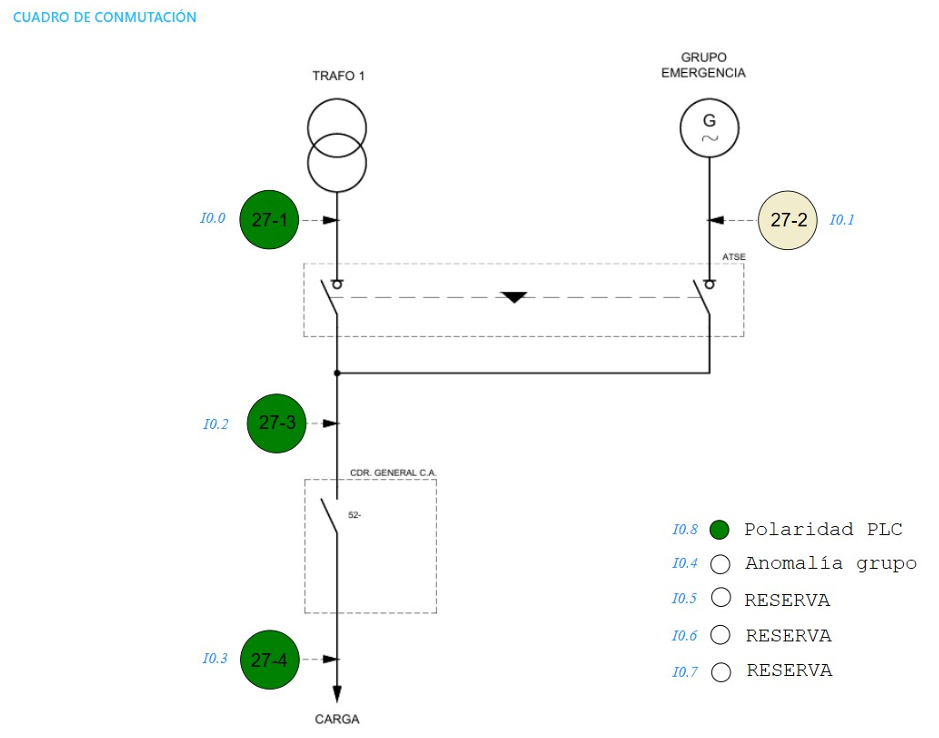

Supervisión visual (SCADA)
El sistema dispone de un dashboard que representa el estado real del sistema primario de energía.
Red energizada en verde, Grupo activo cuando corresponde, Salida del cuadro confirmada, Alarmas en rojo y estados actualizados en tiempo real.
El personal autorizado puede consultar este panel desde PC o smartphone.
No es una interpretación, es el estado real del sistema en ese instante.

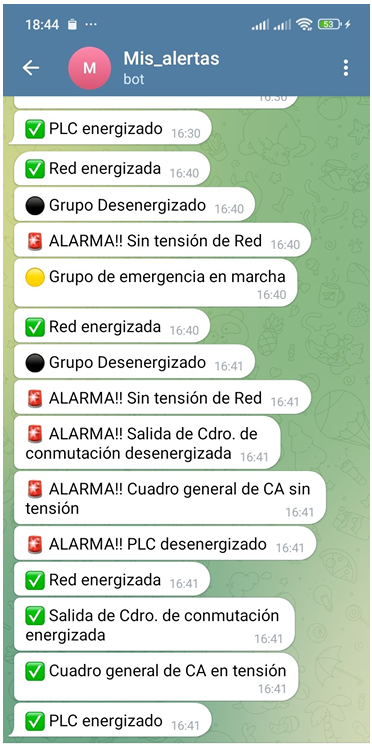

Notificaciones en tiempo real
Cuando ocurre un evento relevante, el sistema envía una notificación inmediata.
Ejemplo:
Se produce una pérdida de red a las 02:15h.
El grupo arranca, pero la transferencia no energiza correctamente el cuadro general.
El responsable recibe el aviso en ese mismo momento y puede verificar la situación antes de que la instalación quede horas sin suministro.
Sin supervisión remota, la incidencia podría detectarse demasiado tarde con la consiguiente pérdida en Producción.

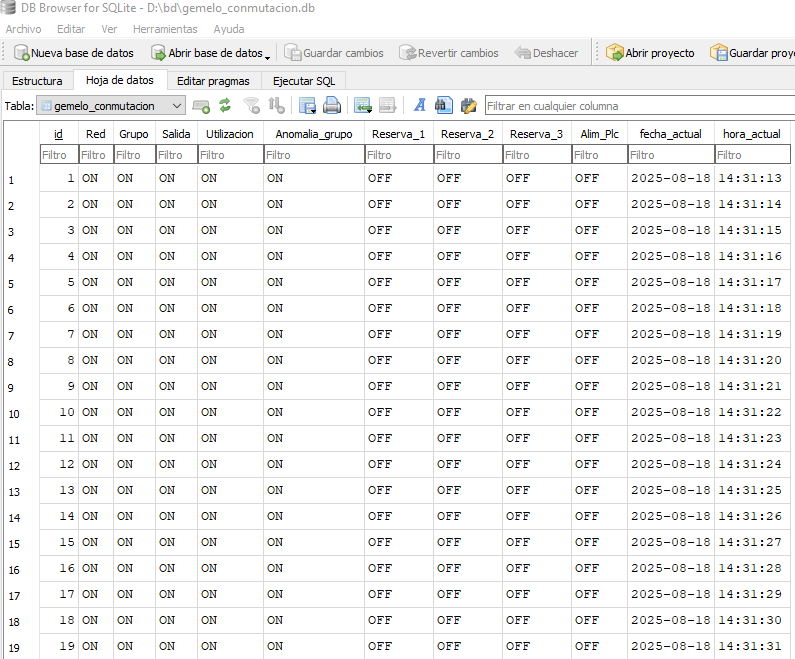

Registro de eventos y análisis
Todos los cambios de estado quedan registrados en una base de datos local.
Esto permite:
- Analizar tiempos de funcionamiento del grupo
- Verificar transferencias correctas
- Detectar anomalías repetitivas
- Estudiar eventos de microcortes
- Exportar datos a formatos como .csv
No solo se supervisa.
Se obtiene trazabilidad técnica del sistema energético.

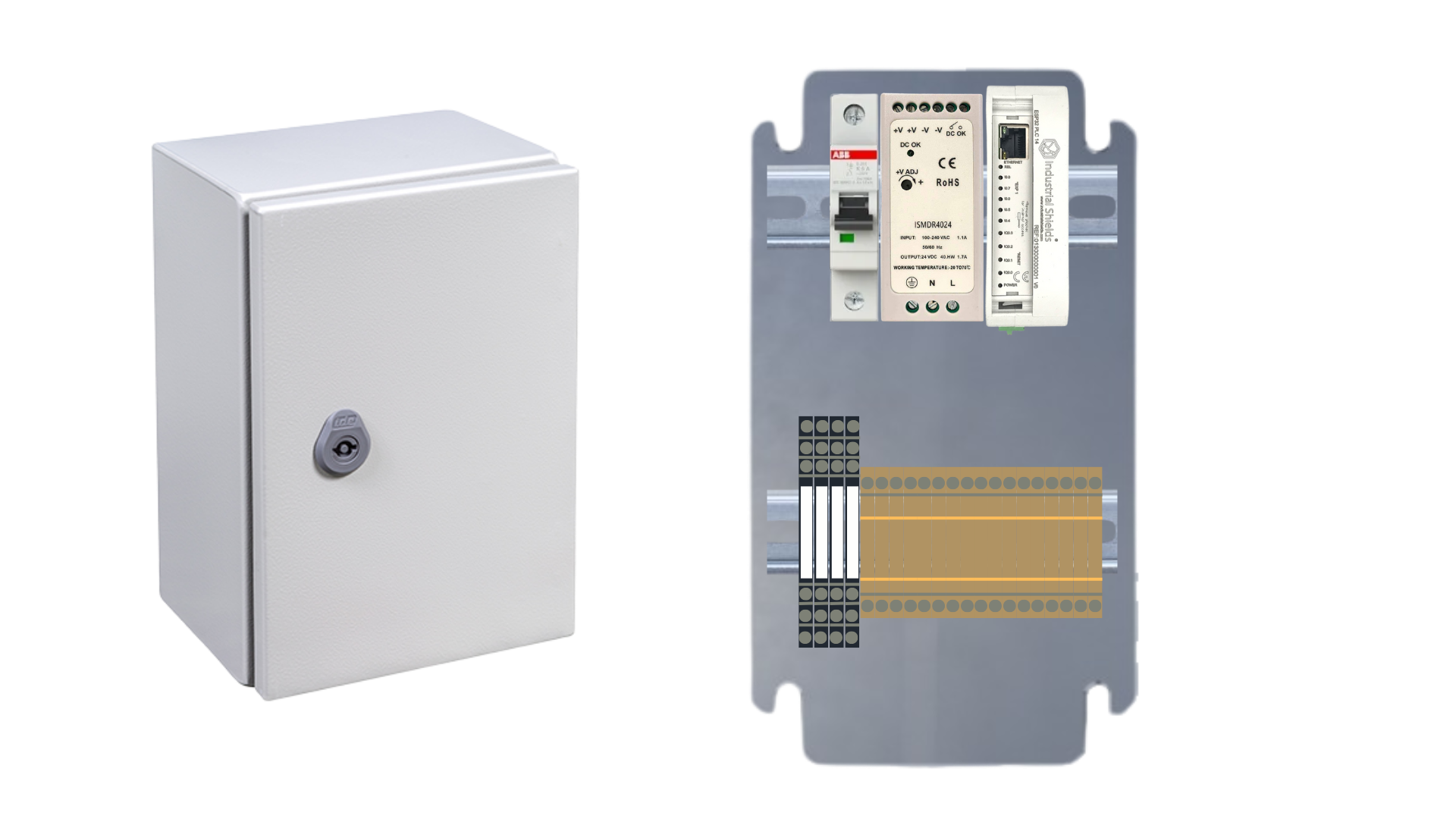

Qué incluye el módulo
El sistema puede configurarse según las necesidades del cliente e incluir:
- Hardware de supervisión
- Software de monitorización
- Integración en el cuadro existente
- Personalización de señales supervisadas
- Análisis e informes técnicos
La implantación puede adaptarse según el alcance requerido.
Demostraciones del sistema
El funcionamiento del módulo puede verse en vídeos de simulación donde se muestran:
- Cambios de estado en tiempo real
- Simulación de pérdida de red
- Activación de grupo
- Generación de alarmas
- Registro de eventos
Ver demostraciones en YouTube: GEMELO DIGITAL CDR. CONMUTACIÓN – Plc32control
Si crees que te puede servir para tu instalación, o simplemente quieres adaptarlo a tu proyecto, puedes contactarme o descargarte los archivos desde aquí:
Descárgate este proyecto Evaluar mi instalación Explorar módulo 03
