Módulo 03 – Control automático de bombas con Siemens LOGO!
En muchas instalaciones de riego y bombeo, especialmente en entornos agrícolas, es habitual encontrar sistemas poco optimizados: funcionamiento manual, dependencia casi total de operarios o ausencia de lógica de seguridad.
En este módulo se presenta un caso real de automatización desarrollado por PLC32Control: un sistema de control de 3 bombas centrífugas mediante PLC Siemens LOGO!, diseñado para trabajar de forma autónoma, segura y adaptada a las condiciones reales del proceso.
Se trata de una solución robusta, económica y fácilmente replicable en múltiples aplicaciones.
Caso real: automatización en invernaderos
El proyecto corresponde a una instalación en invernaderos de cultivo en Almería (España), donde cada bomba abastece de agua y nutrientes a una planta independiente
El principal reto de la instalación era claro:
⚠️ La acometida eléctrica no permitía el funcionamiento simultáneo de varias bombas. Debido a una ampliación progresiva de la instalación, modificar la línea existente suponía un coste elevado.
💡 La solución fue implementar una lógica de control inteligente que garantiza que nunca funcionen dos bombas a la vez, sin comprometer el riego.

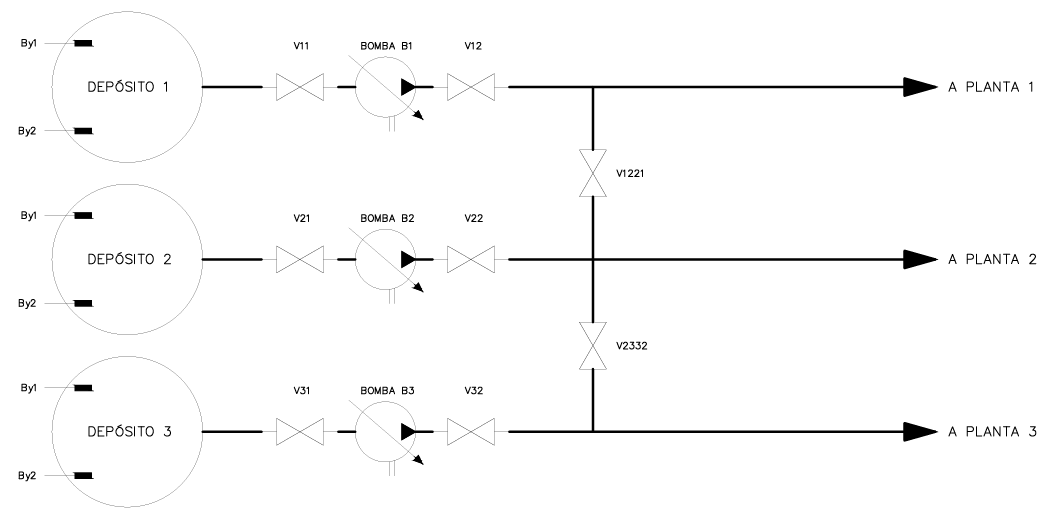

¿Qué hace este sistema?
Este sistema automatiza completamente el funcionamiento de las bombas en base a:
- Condiciones ambientales (temperatura y humedad)
- Disponibilidad de agua en depósito
- Programación horaria y estacional
- Estado de cada bomba (alarmas)
Además, permite operación manual directa por parte del operario cuando sea necesario.

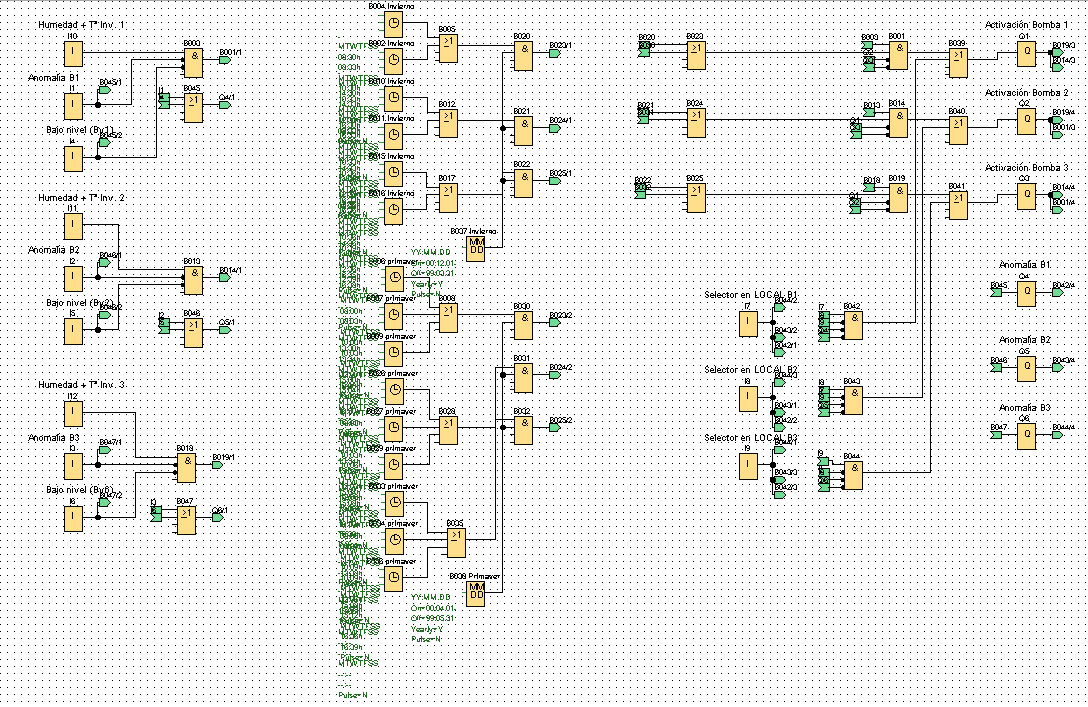

Lógica de control
La programación implementada en Siemens LOGO! sigue unos principios clave:
- Solo puede funcionar una bomba en cada momento
- El sistema decide automáticamente cuándo regar en función del cultivo
- Se bloquea el funcionamiento ante cualquier anomalía
- El operario puede intervenir en cualquier momento en modo manual
Esta lógica está desarrollada íntegramente en entorno Siemens Soft Comfort

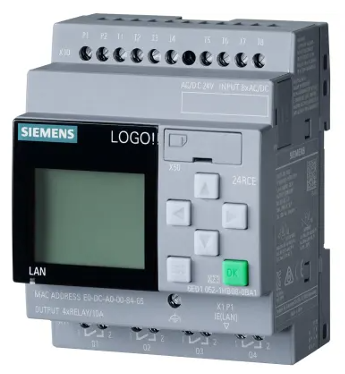

Arquitectura simple, resultado profesional
El sistema se basa en una solución compacta pero potente:
- PLC Siemens LOGO!
- Módulo de expansión de entradas/salidas
- Fuente de alimentación 24VDC
- Sensores de campo (humedad, temperatura, nivel)
- Relés auxiliares y cuadro eléctrico
Todo ello con un diseño eléctrico completamente documentado, listo para ejecución o mantenimiento.
📐 Documentación incluida
Este módulo se entrega en formato PDF e incluye:
- Memoria técnica
- Planos eléctricos
- Esquema funcional
- Programa documentado del PLC
- Presupuesto de referencia
👉 Puedes descargar el proyecto completo aquí:
Descargar archivo (Google Drive)
(Nota: el programa se proporciona en formato PDF, no editable)
¿Por qué este proyecto es interesante?
Aunque se trata de una solución sencilla, incorpora conceptos clave de automatización industrial como es el control basado en condiciones reales, gestión de recursos limitados (limitación de la sección del cable de acometida), lógica de seguridad integrada y programación estructurada en PLC.
Es una base perfecta tanto para instalaciones reales como para formación técnica.
Aplicaciones similares
Este tipo de solución es directamente aplicable a:
- Sistemas de riego agrícola
- Estaciones de bombeo
- Control de depósitos
- Instalaciones con limitaciones eléctricas
- Automatización de procesos simples
🤝 ¿Quieres adaptar este proyecto a tu instalación?
Este módulo se ofrece de forma gratuita como ejemplo real de aplicación.
Sin embargo, cada instalación tiene sus particularidades:
- Diferente potencia eléctrica
- Más bombas o depósitos
- Integración con sistemas existentes
- Monitorización remota (SCADA / IoT)
Si necesitas adaptar este proyecto o desarrollar uno similar, podemos ayudarte. También si tienes una instalación que quieres automatizar, optimizar o modernizar:
