En muchas instalaciones domésticas, industriales y comerciales, el consumo eléctrico sigue funcionando prácticamente "a ciegas".
Se paga la factura cada mes o cada 2 meses sin saber con exactitud qué se consume, cuándo ni en qué condiciones. Los problemas se detectan cuando ya han causado daños, y las decisiones sobre la instalación eléctrica se toman sin datos reales.
El Módulo 05 – Energy Logger de PLC32 CONTROL permite transformar una instalación eléctrica convencional en un punto supervisado, conectado y preparado para generar datos útiles.
Una solución pensada para particulares, empresas e instalaciones que necesitan controlar mejor su consumo eléctrico, anticiparse a incidencias y tener visibilidad sobre el estado real de su instalación.
El problema no es solo medir el consumo. El problema es no saber qué está pasando
Una instalación eléctrica puede parecer un elemento sencillo dentro de un proceso industrial o comercial, pero cuando falla su supervisión, las consecuencias pueden ser importantes:
- Facturas eléctricas que no se pueden verificar ni anticipar.
- Potencia contratada incorrecta: se paga de más o salta el ICP del contador. En España se paga un precio sustancial solo por la potencia contratada.
- Tensiones fuera de rango que dañan equipos sin que nadie lo sepa.
- Armónicos elevados que degradan la instalación y generan disparos de diferenciales intempestivos.
- Factor de potencia bajo con riesgo de penalización en tarifa industrial.
- Incidencias eléctricas que no dejan rastro y son imposibles de diagnosticar a posteriori.
- Consumos nocturnos o en horas valle que nadie ha detectado.
- Falta de datos para justificar inversiones en eficiencia energética.
En una instalación industrial o comercial, la energía eléctrica es uno de los mayores costes operativos. No tenerla controlada es dejar dinero sobre la mesa cada mes.
Por eso este sistema no se limita a mostrar un valor. Su objetivo es dar visibilidad, control y capacidad de reacción.
La solución: un sistema completo de supervisión eléctrica
Este módulo permite conocer el estado eléctrico de la instalación en tiempo real mediante un analizador de redes industrial conectado a un servidor local.
La información se procesa y se muestra en un dashboard de supervisión visual, mientras el sistema registra los datos y envía avisos automáticos cuando detecta una situación anómala.
Con esta solución puedes disponer de:
- Tensión e intensidad instantáneas en tiempo real.
- Potencia activa y reactiva.
- Factor de potencia (cos φ).
- Frecuencia de red.
- Tasa de distorsión armónica total (%THD) de tensión y corriente.
- Energía activa acumulada, comparable con la factura eléctrica.
- Máxima demanda de corriente integrada.
- Temperatura interna del analizador.
- Máximos y mínimos históricos de tensión e intensidad.
- Vigilancia automática de calidad de red conforme a normativa.
- Notificaciones por Telegram cada vez que ocurre una anomalía.
- Registro histórico en base de datos.
- Datos preparados para comparativas de consumo y KPI's energéticos.
- Documentación técnica completa del sistema.
La empresa o particular no recibe simplemente un analizador. Recibe una solución completa para convertir la instalación eléctrica en una fuente de información útil.
¿Cómo funciona?
El funcionamiento general es sencillo.

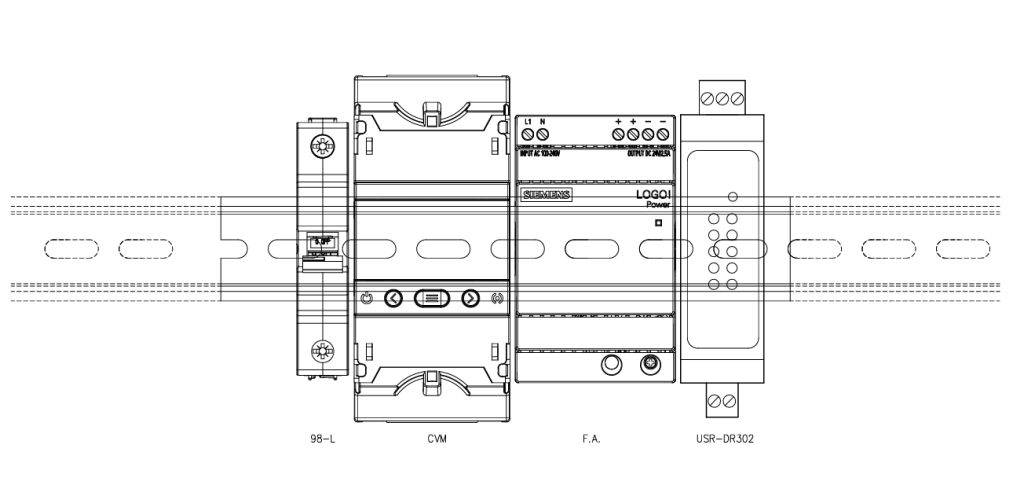

Un analizador de redes instalado en el cuadro eléctrico mide continuamente los parámetros eléctricos de la instalación. Esa señal llega al servidor local a través de la red Ethernet, donde se procesa y transforma en datos comprensibles. Después, el sistema muestra esa información en un dashboard accesible desde cualquier dispositivo, la registra en base de datos y la utiliza para generar alarmas.
El proceso sería:
- El analizador de redes mide los parámetros eléctricos de la instalación (tensión, corriente, potencia, armónicos, energía).
- Los datos se transmiten por red Ethernet mediante protocolo Modbus TCP.
- El servidor local recibe, procesa y almacena los datos en base de datos.
- La información se muestra en un dashboard de supervisión accesible desde cualquier PC, tablet o móvil en la red local.
- Si aparece una condición fuera de normativa, se envía un aviso automático por Telegram.
- Los datos quedan registrados en base de datos para su análisis posterior.
- Posteriormente pueden generarse comparativas de consumo, gráficas históricas y KPI's energéticos.
Todo esto permite pasar de una instalación sin datos a una instalación supervisada. El nuevo sistema actúa como una capa de supervisión que no interfiere ni modifica la instalación eléctrica existente.
Supervisión visual tipo SCADA
El sistema incluye un dashboard de supervisión visual accesible desde cualquier navegador web en la red local, sin necesidad de instalar ninguna aplicación.

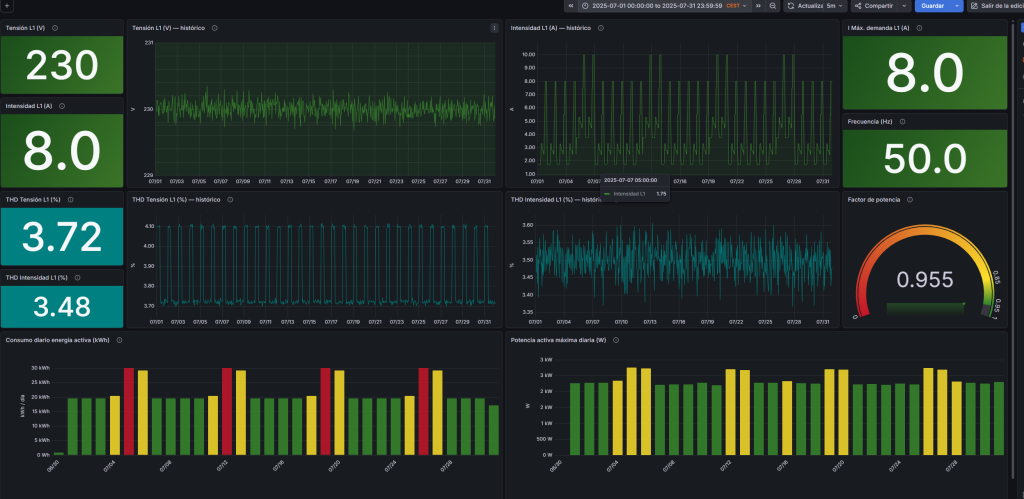

El dashboard muestra en tiempo real:
- Tensión L1 con umbrales normativos (RD 1955/2000).
- Corriente y potencia activa instantáneas.
- Factor de potencia con indicador visual de salud.
- %THD de tensión y corriente (UNE-EN 50160).
- Frecuencia de red.
- Temperatura del analizador con alarma de sobretemperatura.
- Consumo energético diario en kWh (comparable con la factura).
- Potencia activa máxima diaria (para revisar la potencia contratada).
- Histórico configurable: última hora, último mes, o cualquier periodo desde la puesta en marcha.
Vigilancia automática de calidad de red
El sistema monitoriza de forma continua que la instalación eléctrica cumple con la normativa española vigente:
- RD 1955/2000 – Tensión de suministro: la tensión debe mantenerse entre 213,9 V y 246,1 V (±7% sobre 230 V nominales). Si la tensión sale de ese rango durante más de 5 segundos, el sistema registra el evento y envía una alerta.
- UNE-EN 50160 – Distorsión armónica total de tensión: el %THD de tensión no debe superar el 8%. Si se supera ese límite de forma sostenida, el sistema registra el evento y notifica al personal de mantenimiento.
Todos los eventos quedan registrados en base de datos con fecha, hora, parámetro afectado, valor medido y tipo de infracción. Esta información está disponible para informes, auditorías y posibles reclamaciones a la distribuidora.
Avisos automáticos por Telegram

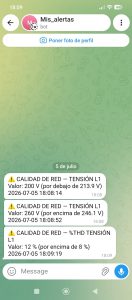

Cuando el sistema detecta una anomalía, envía una notificación automática por Telegram al personal de mantenimiento o responsable de la instalación.
Sin aplicaciones propietarias. Sin coste de licencias. Con un teléfono móvil es suficiente.
En el mismo código se introduce una "simulación" de valores para comprobar la activación de los mensajes por Telegram.
El bot informa de:
- Tensión fuera del rango normativo (por encima o por debajo del límite).
- %THD de tensión por encima del límite legal.
Base de datos y análisis energético

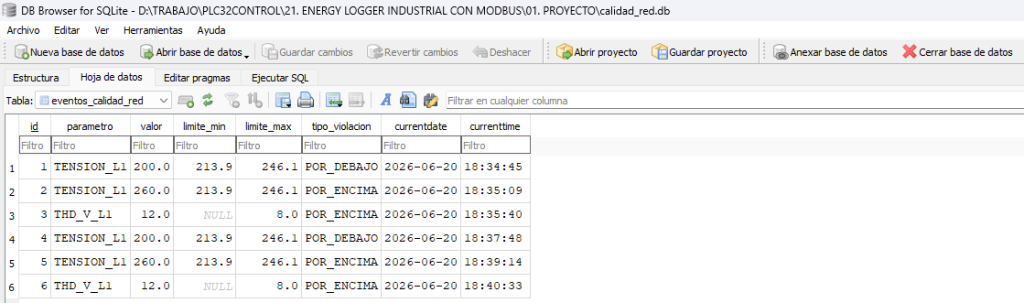

Toda la información relevante, es decir, aquellos eventos que se salen de "rango" se almacena en una base de datos de series temporales. Ese histórico permite responder preguntas que hoy no tienen respuesta:
- ¿La compañía eléctrica entrega la tensión en los rangos que fija la normativa?
- ¿La compañía eléctrica entrega la tasa de armónicos de tensión en los rangos que fija la normativa?
- ¿A qué hora del día se han producidos esas anomalías?
La medición deja de ser un dato aislado y se convierte en una herramienta de gestión y mantenimiento predictivo.
Modalidades de suministro
Opción 1 – Sistema completo
PLC32 CONTROL suministra e integra todos los elementos del sistema, desde el hardware hasta la configuración final, incluyendo formación básica al personal de mantenimiento.
Incluye:
- Analizador de redes Circutor CVM-E3-MINI o el que el Cliente disponga. La mayoría de casos, especialmente si el Cliente es un taller o una pequeña empresa, ya dispone de un analizador antiguo, por lo que si dispone de comunicación Modbus ya es posible integrarlo en el nuevo sistema.
- Sonda de corriente Rogowski flexible. (Si estamos hablando de otro analizador, hay que estudiar si procede Rogowski o TI convencional).
- Conversor RS-485 / Ethernet USR-DR302.
- Servidor industrial local (Linux). Este servidor lo proporciona el Cliente si no lo tiene instalado ya.
- Programación completa en Node-RED.
- Base de datos InfluxDB y SQLite.
- Dashboard Grafana configurado con paneles de tiempo real y comparativas energéticas.
- Sistema de alertas automáticas por Telegram.
- Memoria técnica, planos eléctricos y documentación completa.
- Puesta en marcha y verificación in situ.
Opción 2 – Servicio de integración y configuración
Para empresas que ya disponen de algún equipo o prefieren adquirir el hardware directamente, PLC32 CONTROL puede entregar únicamente el software, la configuración y la documentación.
Incluye:
- Programación Node-RED adaptada al hardware del cliente.
- Configuración de base de datos InfluxDB y SQLite.
- Dashboard Grafana personalizado.
- Sistema de alertas por Telegram.
- Planos eléctricos del sistema.
- Memoria técnica del proyecto.
- Instrucciones de instalación y puesta en marcha.
- Soporte remoto durante la instalación.
En todos los casos se adjunta documentación técnica completa: memoria, programas, planos y dashboard exportado.
Una solución escalable que crece con la instalación
El sistema está diseñado para escalar sin necesidad de rehacer lo construido. Algunas extensiones posibles:
- Monitorización trifásica completa (L1, L2 y L3) incorporando sondas adicionales.
- Integración con otros módulos de PLC32 CONTROL (supervisión de nivel de depósitos, sistemas de bombeo, control de temperatura).
- Generación automática de informes periódicos.
- Acceso remoto externo mediante Cloudflare Tunnel, sin necesidad de IP fija.
- Integración con sistemas SCADA existentes.
Puedes ver el video demostración en Youtube en MONITORIZACIÓN eléctrica REMOTA con Analizador Circutor, Node-RED, InfluxDB y Grafana | pl32control
📄 Memoria técnica completa (gratis): descárgala aquí → Energy Logger – Monitorización Eléctrica Remota - Payhip
🔧 Pack completo editable (código, flujo Node-RED, dashboard Grafana y planos, listo para adaptar a tu instalación) → Energy Logger – Monitorización Eléctrica Remota - Payhip
